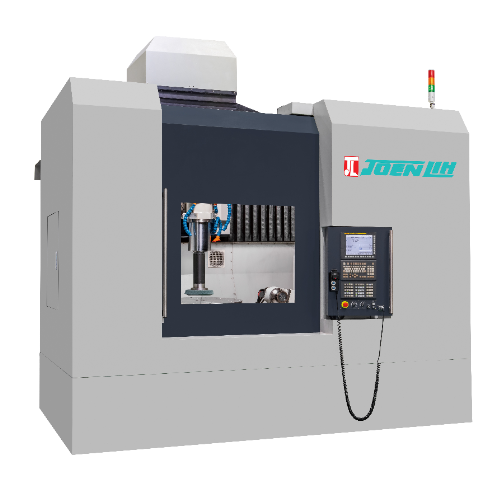

JL-100VG - 高精密CNC立式迴轉型磨床

產品型號：JL-100VG

攤位號碼：N308

產品特色

準力JL-100VG CNC立式磨床, 專為長型圓筒工件之內外徑研磨而打造。龍門型立式研磨結構設計,配合轉盤承載能力可達1,200kg, 在大型工件研磨, 更徹底展現最佳穩定性。並可確保高圓筒度。

1. 龍門式機體結構最佳剛性與研磨穩定性
- 機器結構鑄件採用高級鑄鐵製成, 經應力消除, 確保長期結構不變形, 以及研磨的高精度。
- X軸配置精密線性滑軌, Z軸配置鋼軌。兼顧砂輪頭穩定性與快移速度。
- 加工區具有天井式的機構設計, 方便操作者使用機具或天車裝卸工件。

2. 機器特性
- 內徑研磨尺寸Ø50~Ø950mm
- 最大外徑研磨尺寸Ø1250mm
- 龍門式機體結構, 具有絕佳的研磨穩定性及研磨品質
- 砂輪頭可傾斜角度22.5°
- 搭載內藏式高速砂輪主軸
- 自動換刀系統, 以提升效率
- CNC控制器, 操控簡易
- 全密閉式護罩附天車, 工件裝卸方便

3. 液靜壓旋轉工作台
- 旋轉工作台直徑Ø1050mm。
- 工作台最大載重1200kg。
- 可選擇電磁夾盤, 夾爪及自動模具固定工件。
- 獨立油溫及精準油壓控制系統, 液靜壓工作台不會接觸軸承, 無噪音、不會有溫昇熱變形之問題。

4. 自動換刀系統(選配)
- 刀庫儲刀量為6個砂輪。
- 換刀快速,動作順暢。
- 刀把型式HSKA100

5. 內藏式砂輪主軸
- 具有高轉速、高精度、低振動、低噪音、重量輕、低熱變位等特色。
- 砂輪線速度<33 m/s。

6. 環規
- 環規安裝在底座上面。
- 幫助線上量測裝置進行校正和比對工件的加工準確度。

7. 線上量測裝置(選配)
線上量測裝置可檢測工件的高度、內徑與外徑。量測裝置的探針觸碰環規後, 再觸碰工件尺寸, 比對其加工精度。

8. 砂輪修整器
- 砂輪修整器安裝在底座上面。採用迴轉式設計, 可以旋轉傾倒, 減少加工時的干涉, 有助於節省佔用空間。
- 適用於修整砂輪外型。
